Зеркальные гальванометры — один из видов высокочувствительных магнитоэлектрических приборов, предназначенных для измерения токов малых величин.
Измерение токов очень малой величины часто требуется при проведении различных экспериментов. В этом случае зеркальный гальванометр оказывается незаменимым прибором. При протекании электрического тока по проводнику, находящемуся в магнитном поле, происходит его поворот на некоторый угол. Величина угла тем больше, чем больше величина тока.
Гальванометр был изобретен в начале XIX века. Свое название получил от фамилии итальянского ученого, основоположника экспериментальной электрофизиологии, Луиджи Гальвани и древнегреческого слова μετρέω — «измеряю».

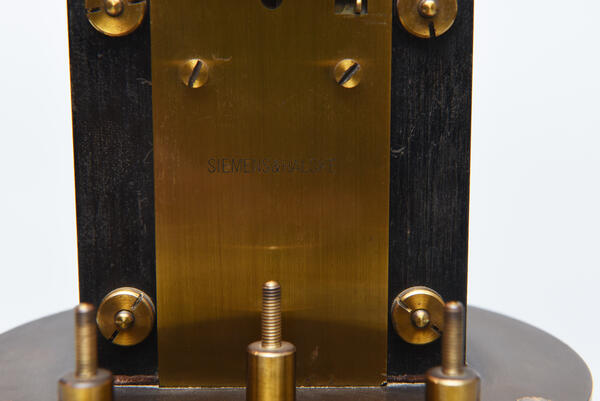

В музее представлен гальванометр, разработанный французским физиологом и физиком Жаком Арсеном д’Арсонвалем и запатентованный им в 1881 году. Гальванометр д’Арсонваля стал первым прибором подобного типа, в котором использовался магнитоэлектрический измерительный механизм. Его особенностью была нечувствительность к магнитам и электрическим предметам. Прибор изготовлен на предприятии Сименса и Гальске — это немецкая компания, занимавшаяся производством электротехнического оборудования, железнодорожного транспорта и бытовой техники. В гальванометре из фондов музея отсутствует шкала.
Основными частями прибора являются рамка, состоящая из одной бескаркасной клееной обмотки, тонкие металлические ленты, с помощью которых подвешена рамка (одновременно они служат токопроводящими проводниками), зеркальце, соединенное с рамкой, и металлический корпус, защищающий прибор от воздушных течений.
Луч света направляют на отражающее зеркальце. Под действием тока зеркальце, соединенное с рамкой, начинает отклоняться. Луч перемещается по измерительной шкале. Величина отклонения пучка лучей, отраженных зеркалом, зависит от силы тока. Можно также наблюдать за отклонением в зрительную трубу, в таком случае в зависимости от силы тока будет виден тот или иной отрезок шкалы.
Зеркальный гальванометр применяется и в настоящее время при проведении высокоточных измерений.
