Телевизионная камера «Электроника-822» предназначена для формирования черно-белого телевизионного изображения и звукового сопровождения.
Телевизионная камера «Электроника-822»
Размер
29,4x8,3x28,6 cm
Техника
металл, пластик, стекло; заводское производство
Коллекция
Выставка
#1
#2
- Производитель: завод «Видеофон»
- Годы производства: 1980-е — 1990-е гг.
- Стандарт разложения: чересстрочный — 625 строк, полей — 50
- Выходной видеосигнал: размах + 0,4 — 0,3
- Разрешающая способность камеры по горизонтали: в центре 450 тел. лин., по углам — 350 тел. лин.
- Диапазон изменения освещенности на объекте: 200–10000 лк
- Диапазон частот канала звукового сопровождения: 100–10000 Гц
- Потребляемая мощность: 8 Вт
- Масса: не более 2,4 кг
#3

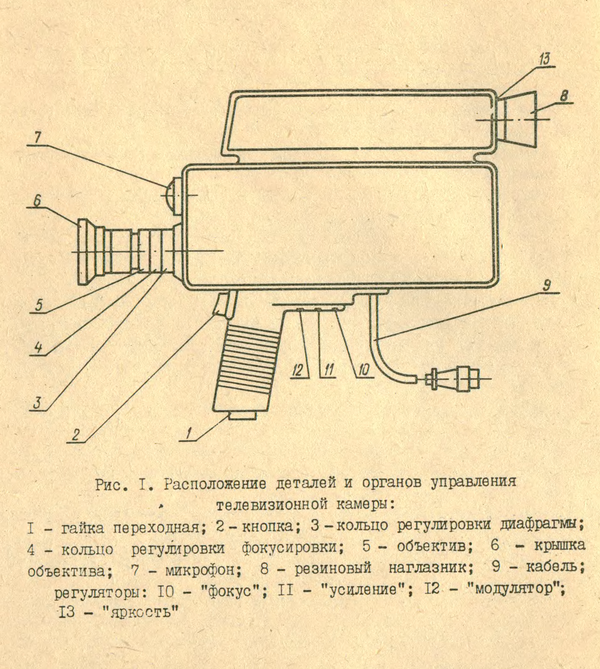

Схема устройства камеры. Из инструкции к аппарату
Звуковое сопровождение записывается на бытовой кассетный видеомагнитофон типа «Электроника ВМ-12» с одновременным контролем качества изображения на встроенном в нее электронном видоискателе.
Камера имела возможность подключения микрофона. Предусмотрено подключение к телевизору, имеющим устройство сопряжения.
#10
Подсоединение камеры к видеомагнитофону осуществляется с помощью разъема, находящегося на конце трехметрового кабеля камеры.
#6
При работе камеры с видеомагнитофоном необходим блок питания «Электроника БП видео». В камере предусмотрена регулировка объектива, усиления, модулятора, фокуса и яркости.
#9
Телевизионная камера «Электроника-822»
#4

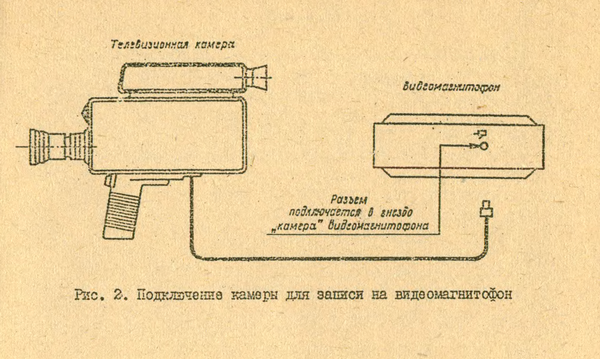

Схема связи камеры с видеомагнитофоном. Из инструкции к аппарату
С началом съемки камера дистанционно включает видеомагнитофон. Запись на него можно начинать спустя 2–3 минуты. При съемке камерой с руки следует держать камеру по возможности неподвижно, так как даже небольшие колебания камеры влияют на качество телевизионного фильма. Лучше использовать специальный ремешок.
#7
Одновременно с записью телевизионного изображения производится запись на магнитную ленту звукового сопровождения.
#8
Телевизионная камера «Электроника-822»
#5
Свердловский областной фильмофонд
