Диапроекторы «Свитязь» предназначен для демонстрирования диапозитивов в рамках 50×50 мм. Для демонстрации диапозитивов используются диамагазины на 36 слайдов.
Диапроектор «Свитязь»
Размер
12,5x28x28 cm
Техника
металл, пластик, стекло; заводское производство
Коллекция
Выставка
#1
#2
- Производитель: Белорусское оптико-механическое объединение
- Годы производства: 1970-е гг.
- Формат кадра диафильма: 18×24 мм
- Макс. длина диафильма: 1,65 м
- Формат диапозитивов: 24×36, 18×24
- Размер диапозитивных рамок: 50×50 мм
- Количество диапозитивов в диамагазине: 36 шт
- Смена кадров диафильма: ручная с помощью приставки
- Смена диапозитива: полуавтоматическая из диамагазина
- Проекционный объектив: «Триплет», относительное отверстие 1:2,8, фокусное расстояние — 78 мм
- Пределы увеличения при работе с диапозитивами: от 5 до 75 крат при экране на расстоянии от 0,5 до 6 м
- Пределы увеличения при работе с диафильмами: от 10 до 100 крат при экране на расстоянии от 0,8 до 7,8 м
- Источник света: лампа накаливания КГМ 24–150 (24 В, 150 Вт)
- Питание: сеть 220 В
- Масса: 6,1 кг
#3

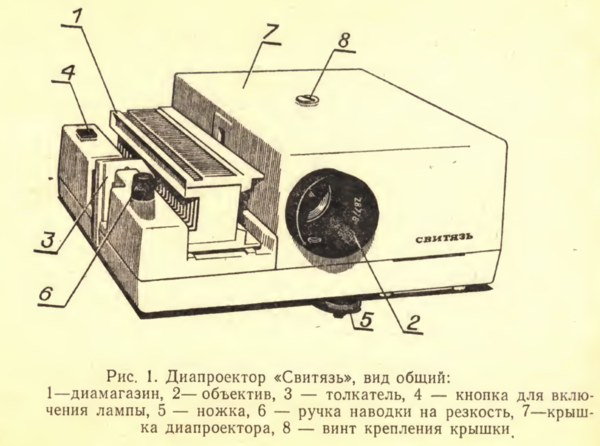

Общий вид диапроектора. Из инструкции к устройству
Диапроектор работает по принципу диаскопической проекции. Диапозитивы устанавливаются в диамагазин эмульсионным слоем к объективу, изображением «вверх ногами».
Диапозитивы подаются в кадровое окно и выводятся из него вручную толкателем.
#10
При возращении диапозитива в диамагазин последний продвигается вперед, подготавливая очередной диапозитив для просмотра.
#4
Порядок работы:
#5
- Установите диапроектор горизонтально, выверните объектив, вставьте лампу накаливания в патрон.
- Вставьте диапозитивы в диамагазин.
- Перемещением толкателя введите диапозитив в кадровое окно без сильных толчков.
- Включите диапроектор, лампу, наведите резкость изображения.
- Для смены диапозитива выдвиньте толкатель так, чтобы произошло перемещение диамагазина.
#6

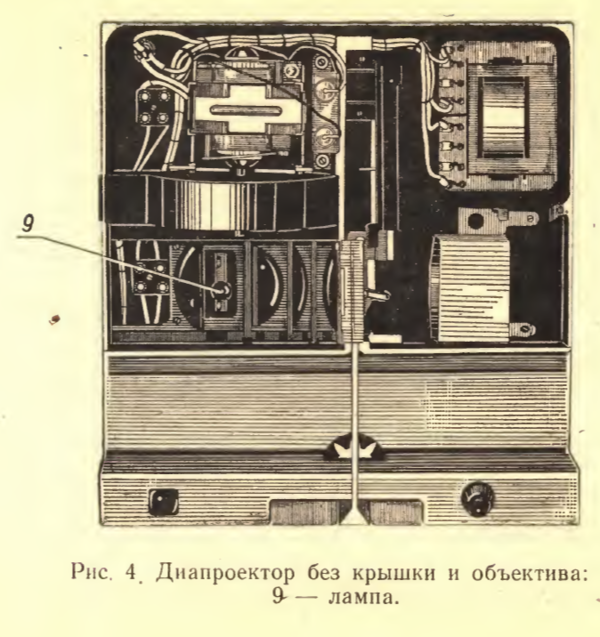

Общий вид диапроектора без крышки. Из инструкции к устройству
#11
Диапроектор «Свитязь»
#7
Свердловский областной фильмофонд
